POE接口防護系列(二)—— PSE防護

一、摘要
POE,即Power Over Ethernet的簡稱,根據系統組成,主要分為PD和PSE兩個大部分,其中,PD(power device)即受電設備,負載端,常見的如IPC、AP等;PSE(power supplier)即供電設備,常見的如POE交換機等;同系列的上文講解了PD的防護,本回分享下PSE的防護。

二、PSE接口的防護

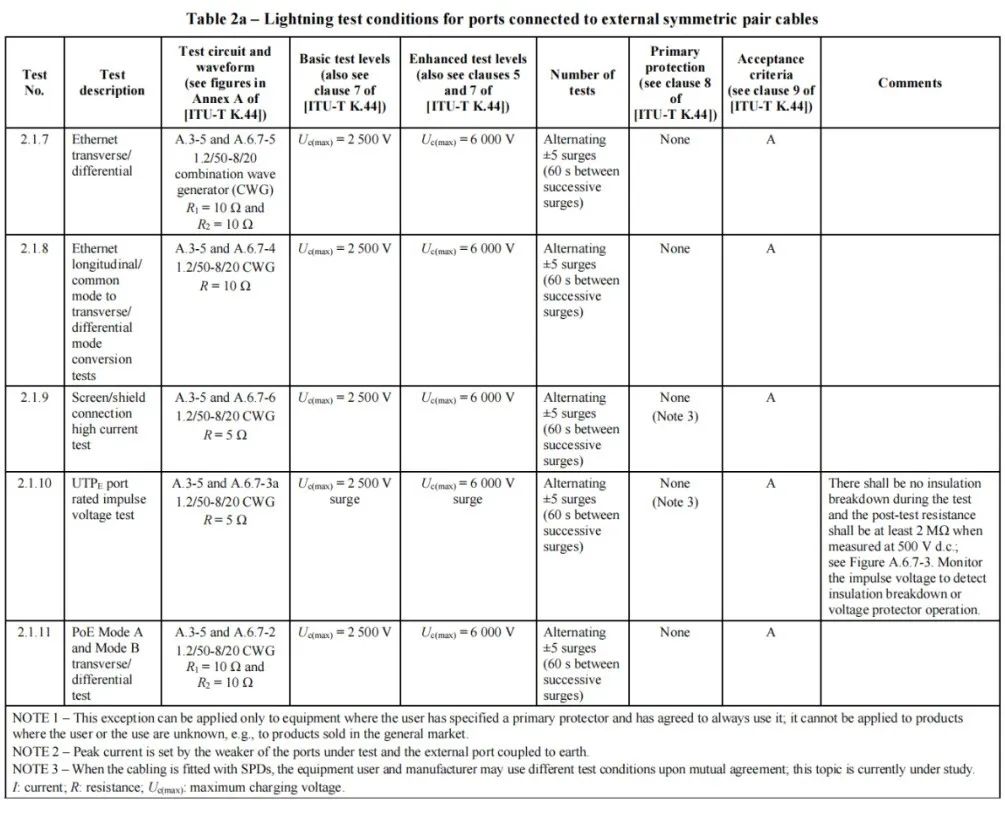

POE接口,拆解開來,無非就是網口+電源口,PSE接口拆解開來就是網口+供電接口。在ITU的相關標準里面,測試要求與PD接口相同,測試要求如下:


根據測試要求,對于外部的網口,最大能量為共模 6kV 7Ω的測試要求,電流大約為850A,能量相對較大,需要多個器件共同承擔;根據標準的要求,測試完后需要滿足DC500V大于2MΩ的絕緣阻抗要求。
綜上,對于PSE接口我們推薦的解決方案如下:

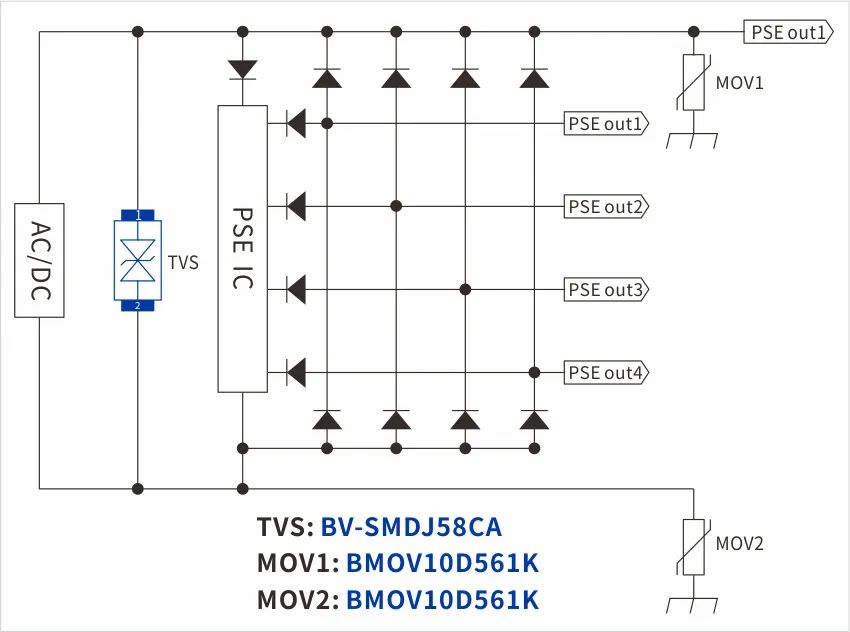

▼PSE側多路合一

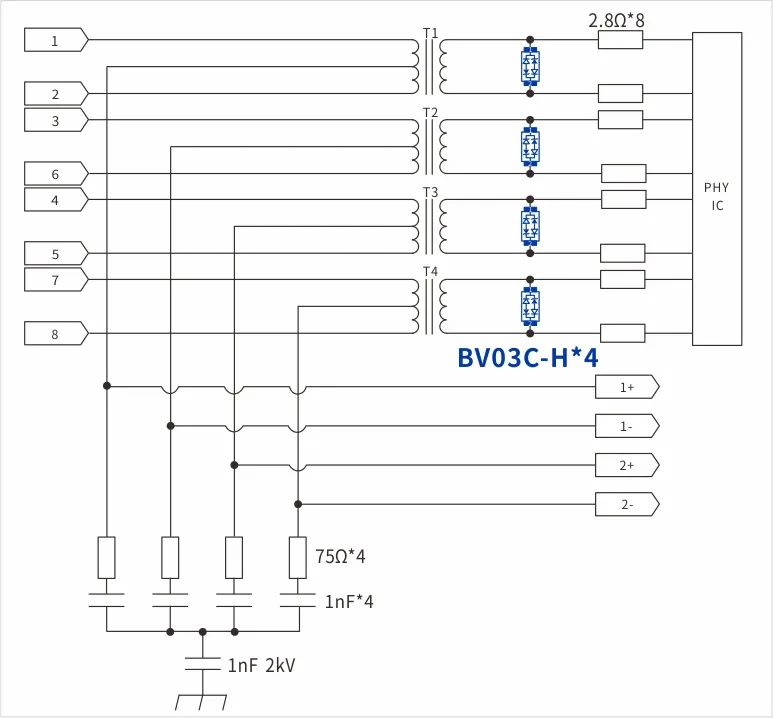

PSE網口

三、小結
■ 對地DC500V大于2MΩ的解決方案是采用MOV來實現,如果不需要滿足這個條件也推薦用270V以上的MOV,滿足地電位抬升的測試要求;
 導流二極管,在測試應力中需要滿足850/2A以上的8/20μs電流沖擊,通過實際測試,1A以上的肖特基可以滿足該項測試應力,耐壓推薦大于100V以上的規格;
 后級PDIC為國產的話,相對較為脆弱,需要增加些特殊的防護,有需求可以聯系我們,做相關的整改;
■ 必要時,會在差分線之間增加90V的GDT,作為6kV,線對之間差模的防護。
