攝像頭千兆網口的防護墻6kV創新優化方案 | 檳城電子

      首先,我們來了解一下千兆網口,也稱為Gigabit Ethernet,它是一種非常常見的網絡接口,具有每秒1千兆比特 (1Gbps) 的傳輸速度。在家庭和辦公室網絡中,千兆網口應用廣泛,高清攝像頭就是一個典型例子。然而,由于千兆網口需要遠程傳輸且常處于復雜的電磁環境中,它容易受到電磁和靜電干擾,從而可能導致后級芯片損壞、系統重啟或死機。因此,千兆網口的電磁兼容性對設備的穩定性和性能安全至關重要。

      千兆網口的數據傳輸對信號的完整性和抗干擾能力要求較高,需要防護器件能夠有效抑制浪涌和ESD,還要保證信號的完整性。那么防護電路該如何設計,器件選型應該考慮哪些參數呢?接下來,本期文章中,檳城電子將與您探討和解析安防攝像頭千兆網口的6kV防護方案。

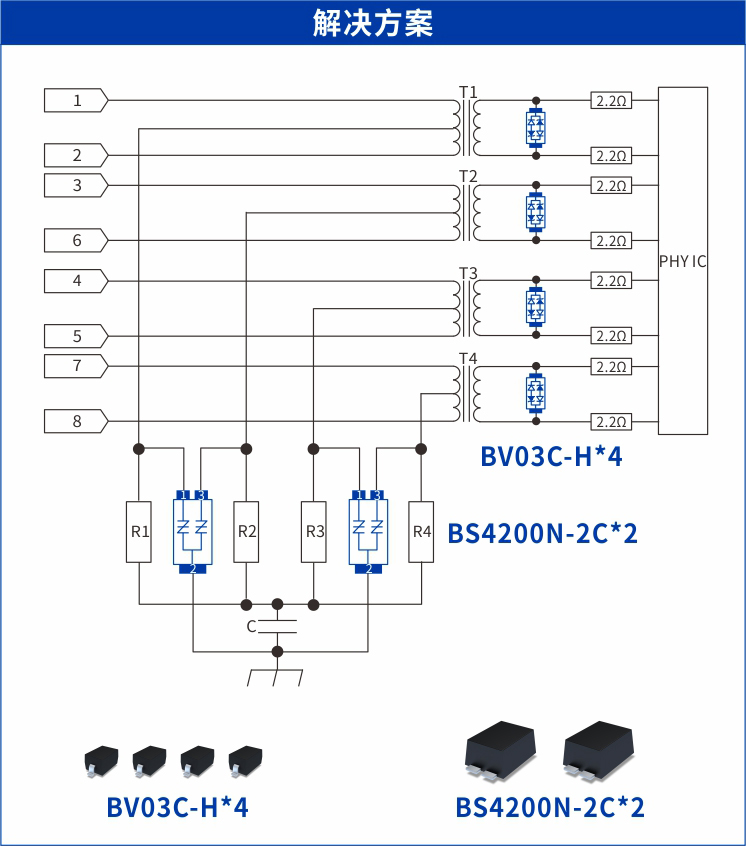

        正如上述千兆網口防護解決方案,第一級防護,檳城電子推薦使用二合一封裝BS4200N-2C,該器件既能保證殘壓較低的同時又可以承受較高的工頻耐壓,滿足ITU-T K.21 IEC6100-4-5等標準測試要求,并支持對地AC230V電力線搭接。通過使用BS4200N-2C進行共模防護,將浪涌電流引流至大地,防止大浪涌能量傳遞到后級設備,從而確保前級防護的安全性。測試量級可滿足共模(CM)6kV 42Ω@1.2/50-8/20μs和6kV 40Ω@10/700-5/320μs;差模(DM)2.5kV 10Ω@1.2/50-8/20μs和1.5kV 40Ω@10/700-5/320μs。此外,BS4200N-2C的二合一封裝能夠有效減小占板面積,節省PCB空間。

        第二級防護,為滿足千兆網口高速數據傳輸對防護器件性能參數設計要求,檳城電子推薦使用低容ESD器件BV03C-H,工作電壓 3.3V,結電容1.5pF,峰值脈沖電流25A,采用SOD323封裝,并符合IEC 6100-4-2 (ESD)±30kV (空氣放電) 和±30kV (接觸放電) 標準。該方案在75℃高溫環境下能保證數據傳輸無丟包,可吸收差模浪涌殘余能量,有效保護PHY,同時后級可以串接2.2Ω電阻作為退耦器件,阻礙浪涌或ESD電流往后級流動迫使BV03C-H快速充分地導通。

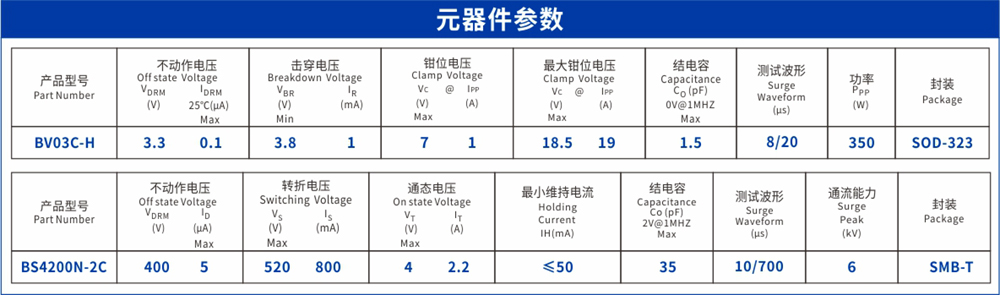

千兆網口6kV防護方案器件參數:
